【微機保護裝置】PT并列保護電壓切換繼電器來回重動解析

返回列表 來源：發布日期： 2020.04.15 瀏覽量：1

什么是PT并列呢？PT并列是將一段母線的電壓通過并列繼電器上傳到另一段母線上的并列過程稱之為PT并列。PT并列分為一次并列和二次并列。
針對于杭州繼保電氣集團有限公司的VIP-9666 PT并列微機保護裝置在實際工程中遇到PT并列保護裝置電壓切換繼電器來回重動的問題，作以下分析：
PT并列裝置在雙母線，每段母線都帶有一臺PT的變電站、開關站等電站中被廣泛用到，它的作用是當一段母線的母線PT故障或檢修時，該段母線的電壓信號將失去，所以使用電壓并列裝置將另一段母線的母線PT信號提供給該段電壓小母線，確保該段母線有電壓信號，以防止帶低壓閉鎖功能的保護裝置失去電壓發生誤動。

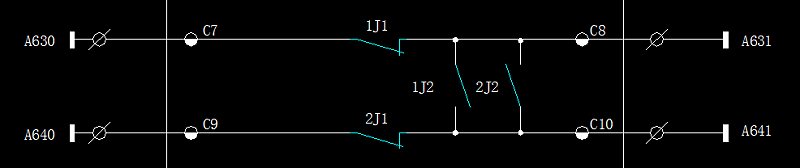

以PT并列保護裝置中的I段母線PT并列的A相電壓為例：

微機保護裝置

在電站正常運行的情況下I段母線A630和II段母線A640接入兩段母線PT的正常電壓，A631和B631分別為接入I段、II段小母線的電壓；當II段母線PT發生故障或檢修時，PT并列裝置滿足并列動作條件時，驅動2J繼電器，2J1斷開，2J2節點閉合，這時電壓A630同時輸出兩路電壓A631和A641，兩段母線都能采集到正常電壓。

但在施工隊的接線過程中，經常會把A630、B630也接入到小母線當中，這時當I段母線PT并列動作后，II段小母線A640電壓恢復，PT并列返回，2J繼電器返回，2J1閉合，2J2斷開，A640電壓再次斷開，I母PT并列再次動作，至此2J繼電器一直重復重動動作，最終可能會導致繼電器燒壞。

介于上述問題，正常情況下的VIP-9666 PT并列裝置的母線電壓采集由兩段母線PT上直接采集，重動輸出的電壓分別接入至兩段小母線，這樣才能避免PT并列裝置出現來回重動導致繼電器燒壞。
