電力系統成套開關柜以及微機保護裝置系統屏柜經常有這些叫法，如GCS、GCK、MNS、GGD，很多人并不清楚這些型號的區別、優缺點及適應范圍，以至于經常在選型中犯迷糊，今天我們就來盤盤它，下次采購選型就不愁啦！
        一、四種型號的主要區別
        GCK柜和GCS、MNS柜抽屜推進機構不同。GCS柜只能做單面操作柜，柜深 800mm，GCS原始設計最大電流只能做到4000A。而MNS柜可以做雙面操作柜，柜深 1000mm，可做到6300A。其中，在如下方面有細節差別：
1、模數：GCK 最小抽屜單元1模數:GCS最小抽屜單元1/2模數,MNS(進口ABB技術)最小抽屜單元1/4模數。
 2、母線：MNS和GCS的水平母線都是后出線與前左的抽屜單元、前右的電纜出線室有隔板隔開，他們的垂直母線是組裝在阻燃型塑料功能板中更可靠。而GCK水平母線是設在柜頂上，垂直母線沒有阻燃型塑料功能板，電纜出線可后出，也可做成右側電纜室出線，但抽屜推進機構和GCS、MNS不同，比較簡單。
3、抽屜： GCS最小只能有1/2抽屜，MNS有1/4抽屜，MNS抽屜另有聯鎖機構，而GCS只是開關本身有。
        二、GCS與MNS的區別
1、原產地不同：GCS是國內自主設計開發的。MNS是從ABB公司引進的。GCS是從96年開始投放市場，很多方面都是仿照MNS，例如水平母線，進出線方式等。
2、鋼型拼裝不同：GCS是由8MF（KS）型鋼拼裝而成，而MNS是由C（KB）型鋼拼裝的。從強度上講GCS要優于MNS。但是從美觀上講， MNS要比GCS好看，很多廠家都采用C型材做GCS。GCS原始設計最大電流只能做到4000A，而MNS可以達到更高，經過很多改進GCS現在達到6300A。
3、抽屜機構不同：GCS采用旋轉推進機構（CJG-1~3），而MNS采用的是大聯鎖。相比之下GCS抽屜比MNS抽屜插拔更省力一點。

4、安裝模數不同：MNS柜安裝模數是25mm而GCS是20mm，GCS最多可做11層抽屜，MNS可以做9層，但是MNS可以做雙面柜（正反兩均裝抽屜）。因此GCS最多可做22個抽屜，而MNS可做72個抽屜（GCS沒四分之一單元抽屜而MNS有）。MNS在小電流方面有優勢。而GCS在大電流方面有一些優勢。

        三、各種型號微機保護裝置開關柜優缺點
大體而言：抽出式柜較省地方，維護方便，出線回路多，但造價貴；而固定式的相對出線回路少，占地較多。如果客戶提供的地點太少，做不了固定式的要改為做抽出式。

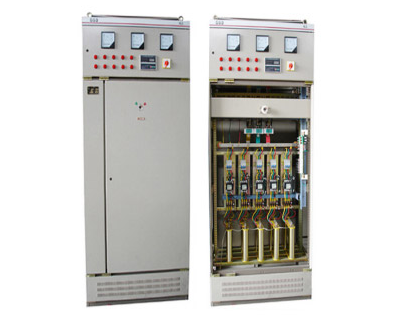

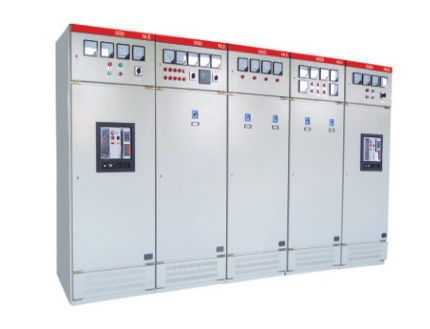

        GGD型交流低壓開關柜：該開關柜具有機構合理，安裝維護方便，防護性能好，分斷能力高等優點，容量大，分段能力強，動穩定性強，電器方案適用性廣等優點，可作為換代產品使用。
缺點：回路少，單元之間不能任意組合且占地面積大，不能與計算機聯絡。
        GCK開關柜：且具有分斷能力高、動熱穩定性好、結構先進合理、電氣方案靈活、系列性、通用性強、各種方案單元任意組合。一臺柜體，容納的回路數較多、節省占地面積、防護等級高、安全可靠、維修方便等優點。
缺點：水平母線設在柜頂垂直母線沒有阻燃型塑料功能板，不能與計算機聯絡。
        GCS低壓抽出式開關柜：具有較高技術性能指標、能夠適應電力市場發展需要，并可與現有引進的產品競爭。根據安全、經濟、合理、可靠的原則設計的新型低壓抽出式開關柜，還具有分斷、接通能力高、動熱穩定性好、電氣方案靈活、組合方便、系列性實用性強、結構新穎、防護等級高等特點。
        MNS系列產品優點：
◆　設計緊湊：以較小的空間能合納較多的功能單元。
◆　結構通用性強，組裝靈活：以25mm為模數的C型型材能滿足各種結構形式、防護等級及使用環境的要求。
◆　采用標準模塊設計：分別可組成保護、操作、轉換、控制、調節、指示等標準單元，用戶可根據需要任意選用組裝。
◆　技術性能高。主要參數達到當代國際技術水平。
◆　壓縮場地。三化程度高，可大大壓縮儲存和運輸預制作的場地。
◆　裝配方便。不需要特殊復雜性
        ?MCS型低壓抽出式開關柜優點：
（1）柜體采用C型鋼材組裝而成，外型統一，精度高、抽屜互換性好；
（2）MCC柜寬度只有600mm，而使用容量很大，可容納更多的功能單元，節約建設用地；
（3）柜內元件可根據用戶不同需求，配置各種型號的開關，更好地保證產品高可靠運行。
（4）本裝置可預留自動化接口，也可把模塊安裝于開關柜上，實現遙信、遙測、遙控等“三遙”功能和控制設備。

缺點：造價高，對于中小型用戶有一定難度。
