1 裝置分類：VIP-7651系列電動機保護共有三種型號，分別為VIP-7651A電動機保護裝置；VIP-7651B電動機差動保護裝置；VIP-7651C同步電動機保護裝置。
2 裝置說明：
2.1測控功能：
21路遙信開入。
3組遙控出口。
13路交流輸入模擬量采集，包含3組電壓（UA、UB、UC），7組保護電流（Iap1，Ibp1，Icp1，I0，Iap2，Ibp2，Icp2），3組測量電流（Iam，Ibm，Icm）。
可選配2路4～20mA或0～10V模擬量輸出，作為與DCS電流、有功功率測量接口。
2.2通訊功能：具有靈活的通信方式，配有最多3個100Mbps以太網接口， 1個RS－232打印串口。支持電力行業通信標準DL/T667-1999（IEC60870－5－103）和新一代變電站通信標準DL/T860（IEC61850）。
2.3 對時（本裝置支持多種對時方式）：從物理層劃分，包括：以太網口（電口、光口）對時、串口對時、差分對時、空節點對時。
從應用層面劃分，包括：IEC61588(V2)對時（P2P、E2E）、SNTP對時（廣播、點對點）、IRIG-B對時、PPS對時、PPM對時。

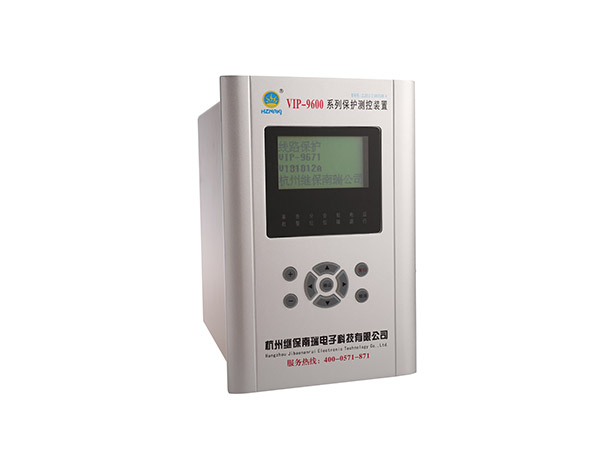

裝置分類：9600系列電動機保護裝置共有7種型號，分別為9673電動機保護測控裝置（異步）；9673C電動機綜合保護測控裝置（異步）；9673Y電動機保護測控裝置（異步電機帶磁平衡式差動）；9674電動機保護測控裝置（同步）；9696電動機差動保護測控裝置。
適用范圍：適合用于35KV及以下電壓等級的異步電動機保護測控裝置。本裝置為保護測控一體化裝置，提供通信接口，可以和其他保護、自動化設備一起，通過通信接口組成自動化系統，可組屏安裝，也可在開關柜就地安裝。
| 名稱 | 說明 |
| 工作電源 | AC/DC：85~265V；可特殊定制DC24V、DC48V等 |
| 交流量采集 | 13路，不同型號的保護裝置模擬量定義不同 |
| 開關量采集 | 14個，可擴展兩個；已定義的非電量若處于退時為普通開關量 |
| 繼電器出口 | 10個（含告警/跳閘信號各一個），可擴展3個；自帶一路裝置失電信號 |
| 通訊回路 | 2路485，Modbus-RTU協議，第2路可用于時鐘對時；1路以太網103協議 |
| 防跳回路 | 標準配置均帶防跳回路 |
| 測控功能 | 有功、無功、功率因素及頻率、電度、斷路器遙控分合 |
| 其他 | 事件記錄和故障錄波、保護功能壓板的投/退、定值修改及定值區的切換 |

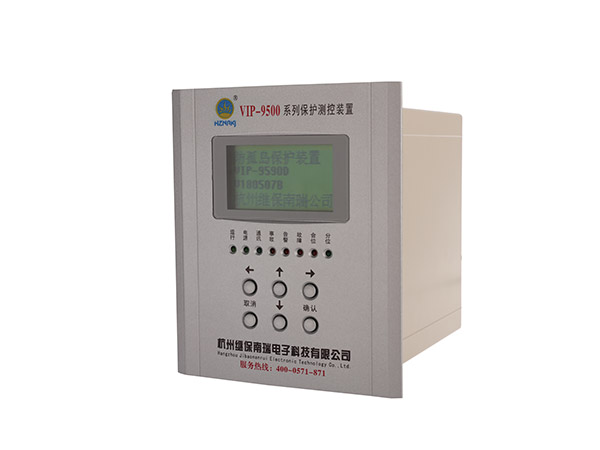

VIP-9500系列電機保護裝置
| 名稱 | 說明 | |
| 工作電源 | AC/DC：85~265V；可特殊定制DC24V、DC48V等 | |
| 交流量采集 | 8路，不同型號的保護裝置模擬量定義不同 | |
| 開關量采集 | 8個，已定義的非電量，在保護投退中關閉后為普通開關量 | |
| 繼電器出口 | 6個，其中有2個為告警/跳閘信號出口 | |
| 485通訊回路 | 1路，Modbus-RTU標準協議；2路以太網103協議 | |
| 防跳回路 | 可帶 | |
| 測控功能 | 有功、無功、功率因素及頻率、斷路器遙控分合 | |
| 其他 | 事件記錄、保護功能壓板的投/退、定值修改及定值區的切換 | |
| 適用范圍 | 主要用于35KV、10KV、6KV等電壓等級的用戶工程和35KV、10KV、6KV及以下電壓等級變電站、電廠等電力二次設備。 | |

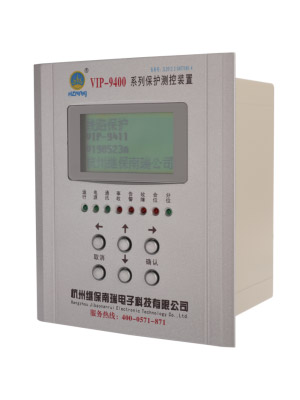

VIP-9431電動機保護裝置
| 名稱 | 說明 | |
| 工作電源 | AC/DC：85~265V；可特殊定制DC24V、DC48V等 | |
| 交流量采集 | 8路，6路電流，2路電壓 | |
| 開關量采集 | 8個，已定義的非電量，在保護投退中關閉后為普通開關量 | |
| 繼電器出口 | 6個，其中有2個為告警/跳閘信號出口 | |
| 485通訊回路 | 1路，Modbus-RTU標準協議 | |
| 測控功能 | 有功、無功、功率因素及頻率、斷路器遙控分合 | |
| 其他 | 事件記錄、保護功能壓板的投/退、定值修改及定值區的切換 | |
| 適用范圍 | 主要用于環網柜、450柜等。 | |

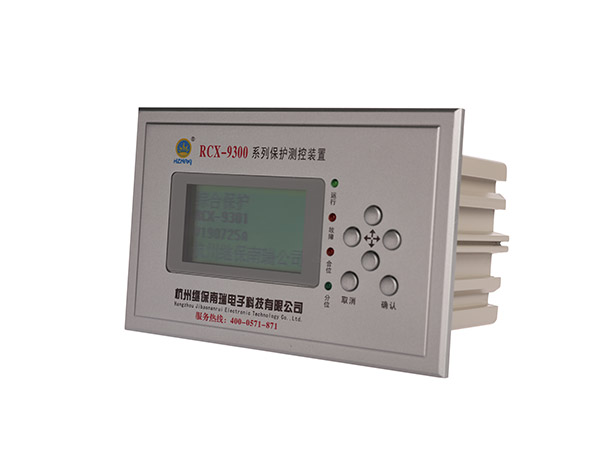

RCX-9301電動機保護器
| 名稱 | 說明 |
| 工作電源 | AC/DC：85~265V；可特殊定制DC24V、DC48V等 |
| 交流量采集 | 8路，4路電流，4路電壓 |
| 開關量采集 | 8個，已定義的非電量，在保護投退中關閉后為普通開關量 |
| 繼電器出口 | 6個，其中有2個為告警/跳閘信號出口 |
| 485通訊回路 | 1路，Modbus-RTU標準協議 |
| 測控功能 | 有功、無功、功率因素及頻率、斷路器遙控分合 |
| 其他 | 事件記錄、保護功能壓板的投/退、定值修改及定值區的切換 |
| 適用范圍 | 主要用于充氣柜、固體絕緣柜、 450小型開關柜等。 |
