特點：微機控制高頻開關直流屏具有穩壓和穩流精度高、體積小、重量輕、效率高、輸出紋波、諧波失真小、自動化程度高及可靠性高，并可配置鎘鎳蓄電池、防酸蓄電池及閥控式鉛酸式電池，可實現無人值守。

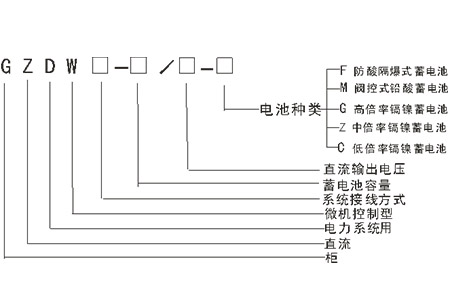

微機控制高頻開關直流電源裝置的型號

示例：GZDW34-200╱220-M 含義是：電力用微機控制高頻開關直流屏，接線方式為母線分段、蓄電池容量200Ah、直流輸出電壓220V的閥控式鉛酸蓄電池。

大系統：蓄電池容量大于200Ah以上，適用于35KV、110KV、220KV、500KV變電站及發電廠。

小系統：蓄電池容量小于100Ah及以下，適用于10KV、35KV變電站及小水電站等場所。

壁掛式直流電源：適用于開閉所、配網自動化、箱式變壓器等場所。

按功能分：交流輸入單元、充電單元、微機監控單元、電壓調整單元、絕緣監察單元、直流饋電單元、蓄電池組、電池巡檢單元等。

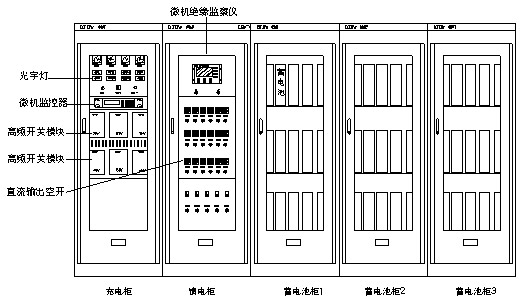

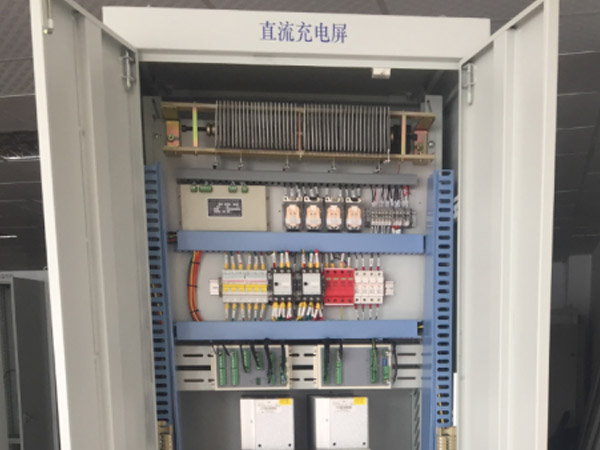

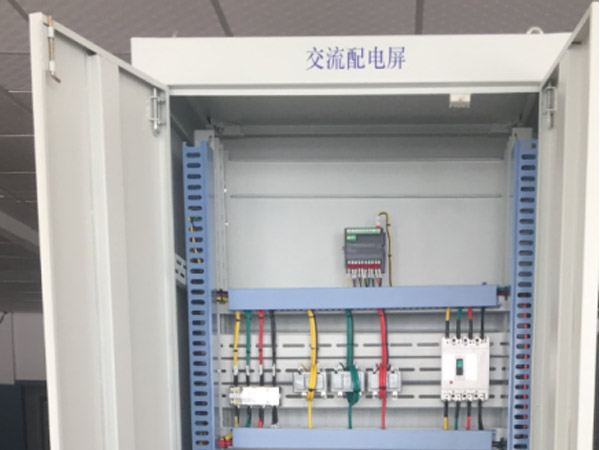

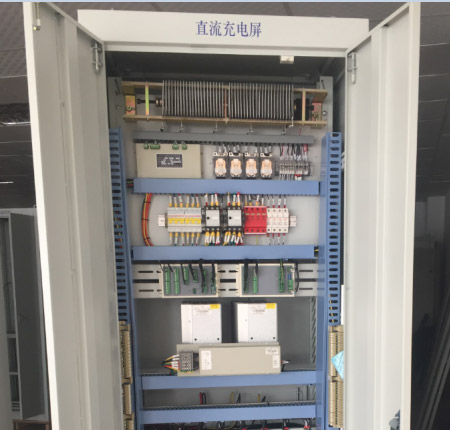

按屏分：充電柜、饋電柜及電池柜等。

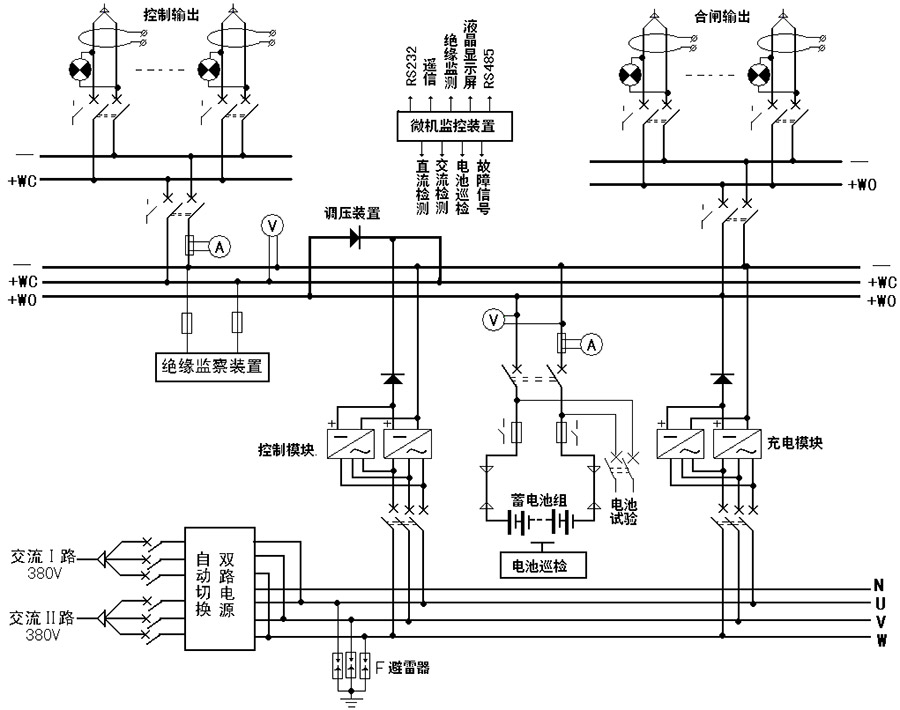

直流屏的原理框圖
