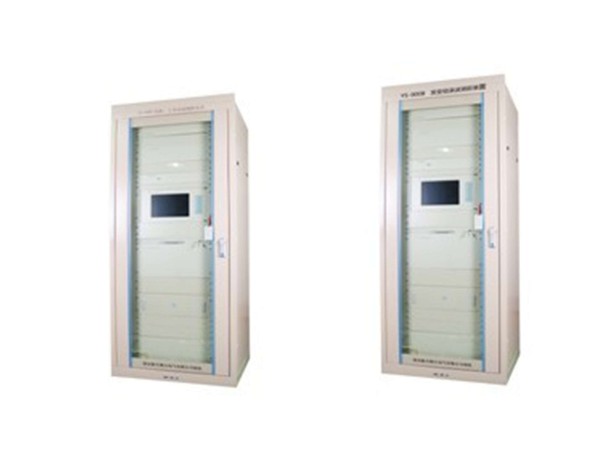

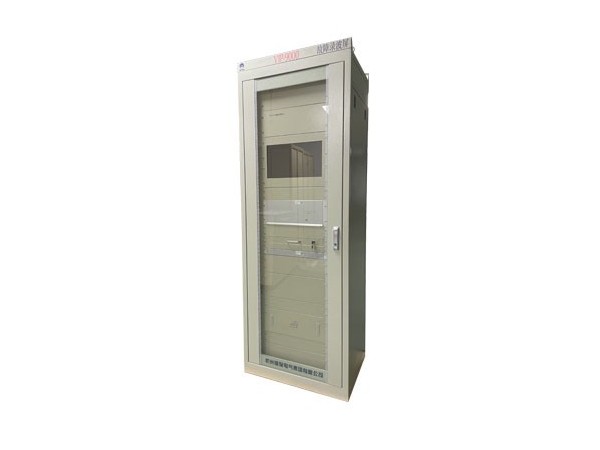

兩級嵌入式設計：杭州繼保電氣集團所生產的故障錄波裝置的錄波單元采用兩級嵌入式結構設計
第一級為錄波存儲單元，采用多DSP的硬件平臺，可獨立實現故障錄波功能，錄波數據存儲在512M的FLASH芯片中，實現黑匣子錄波式功能 ，第二級為主控單元，采用高性能工控主板，運行嵌入式Linux操作系統，支持大容量電子盤和硬盤，完成故障錄波數據的轉存和對外通訊功能

錄波功能安全可靠性： 系統對采集到的數據進行實時顯示。顯示方式有圖形界面，曲線．報表，數字值等形式，界面直觀，操作簡單，不同機組采用樹形導航切換。圖形界面在控制站和中心服務器間 均可以實現。第一級嵌入式錄波單元獨立實現故障錄波功能 ，軟硬件完全自主設計，不使用通用操作系統或集成硬件
錄波數據直接存儲在FALSH芯片中，天然地具有防外部病毒攻擊能力

強大的數據處理功能：第二級嵌入式采用高性能工控主板，實現對錄波文件、采樣數據的再次處理而不影響錄波功能，包括COMTRADE文件轉換、故障分析等

錄波數據的多方存儲：故障錄波裝置的數據存放在第一級嵌入式單元的FLASH芯片中，也存放在第二級主控系統的電子盤或硬盤中
同時還能自動傳輸?shù)胶笈_管理單元的硬盤中進行保存，這種錄波文件多方保存的方式提高了錄波文件的存儲可靠性

豐富的分析功能：在遠方和本地工作站上使用相同的后臺軟件，方便用戶使用
后臺管理軟件提供了豐富的錄波裝置和錄波文件管理界面，具備錄波裝置實時監測、波行分析、故障分析測距及打印、公式編輯器、功率、頻率計算、阻抗分析、變壓器差動電流分析等功能

方便的通訊組網功能：嵌入式錄波單元具備兩個10M/100M獨立的以太網絡接口
支持遠程撥號通訊方式等，錄波文件數據格式提供自定義和標準COMTRADE兩種格式，支持IEC-103、IEC-61850等標準通訊規約和自定義通訊規約

輸入信號： 模擬量輸入信號，單裝置支持96路模擬量，可接入交流電流、電壓，直流電流、電壓，高頻和    溫度信號，開關量輸入信號，開關量輸入信號為192路常開或常閉空接點，可支持DC110V或DC220V輸入

采樣指標： 采樣速度：  10000點/秒  ，諧波分辨率：99次 ，開關量事件分辨率：0.1ms  ， 電流、電壓波    形采樣精度：0.5級

啟動元件：除高頻信號外，所有信號均可作為啟動量，任一路輸入信號滿足定值給出的啟動條件， 均可啟    動錄波，越限啟動量：優于5%，突變啟動量：優于10%

告警信號：錄波啟動、裝置故障、裝置失電、交流失電、直流失電

GPS校時：支持GPS秒、分脈沖和IRIG-B碼校時

抗干擾能力 ：  4級

  供電電源：DC220V/110V、AC220V
