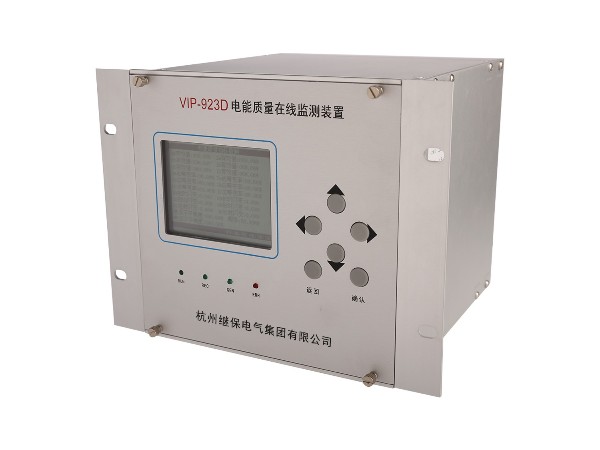

VIP-923電能質量在線監測裝置采用先進的32位DSP處理器，是具有高速采樣、計算、分析、統計、通訊和顯示等功能相結合的電能質量監測設備。VIP-923電能質量在線監測裝置，是我公司在研究總結國內外電能質量監測裝置特點和實踐經驗基礎上，嚴格按照國家頒布的相關技術標準，自主設計開發的新一代嵌入式電能質量在線監測產品。
手機號：177-3022-4534
理想的電力系統向用戶提供的應該是一個恒定工頻的正弦波形電壓，而隨著電力電子技術的發展，直流輸電、大功率單相整流技術在工業部門和用電設備上被廣泛應用，如大功率可控硅器件、開關電源、變頻調速等，這些典型非線性負荷將從電網吸入或注入諧波電流，從而引起電網電壓畸變，使電網波形受到污染，供電質量惡化，附加損失增加，傳輸能力下降，成為影響電能質量的重要因素。
VIP-923電能質量監測終端采用先進的32位DSP處理器，是具有高速采樣、計算、分析、統計、通訊和顯示等功能相結合的電能質量監測設備。可實時監測電網的 高達 63次的 諧波含有率、諧波總畸變率、三相電壓不平衡度、閃變、電壓偏差、電壓波動、頻率、各次諧波有功功率、無功功率、真功率因數、相移功率因數、真有效值、正負序等電能質量指標。
VIP-923電能質量在線監測裝置，是我公司在研究總結國內外電能質量監測裝置特點和實踐經驗基礎上，嚴格按照國家頒布的相關技術標準，自主設計開發的新一代嵌入式電能質量在線監測產品。
2） 采用國際先進的嵌入式實時操作系統作為軟件平臺，全部軟件采用高級語言編程，保證了系統的高可靠性和高移植性；
3） 數據采集通道采用單通道單A/D 設計，通道獨享一個16 位并行A/D，完全同步采樣，精度更高、速度更快；
4） 采用大多CPU結構，通道獨享一個32位的DSP,保證電能質量測量數據的實時性和準確性。
5） 大容量的存儲空間，滿足電能質量監測裝置對數據存儲的要求，實時數據掉電不丟失；
6） 采用鎖相環技術，防止了在電力系統頻率變化時對監測指標的影響，防止了頻率”泄漏”；
7） 采用外部GPS 同步采樣技術，保證了同一變電站內或不同變電站內監測裝置的同步采樣；（選配）
8） 配置冗余的、獨立的雙100M 工業以太網，選配有RS-232C/485 通訊接口，選擇多種通訊方式與遠方管理中心交互數據；
9） 采用了四層印刷電路板（PCB）和SMT 工藝、繼電保護裝置常用的”背插式”結構。
1） 基本測量量：電網頻率；電壓、電流有效值；總的有功、無功功率、功率因數；
2） 基本監測指標：a) 三相基波電壓、電流有效值，基波功率、功率因數、相位等；b) 電壓偏差； c) 頻率偏差； d) 三相電壓不平衡度、三相電流不平衡度、負序電壓、電流；e) 諧波（2～63次）。包括電壓、電流的總諧波畸變率、各次諧波含有率、幅值、相位； 各次諧波的有功、無功功率等；
3） 高級監測指標：a) 間諧波； b) 電壓波動、閃變； c) 電壓驟升、驟降、短時中斷；
4） 顯示功能：裝置面板上帶有大屏幕LCD顯示器，以圖形方式顯示主要電能質量監測指標的實時數據；
5） 設置功能： 可對裝置硬件時鐘進行設置，對監測參數進行設置、修改和查看，并設有密碼保護；
6） 記錄存儲功能：可對基本監測指標和高級監測指標實時保存，統計時間間隔可設置，3Min數據（保存最大值、最小值、平均值、95 ％概率大值中的一項）在裝置上最長保存時間為 1年以上，之后按”先進先出”原則更新；
7） 統計功能： 裝置具有對主要監測指標的在線統計功能，可統計一個時間段內監測指標的最大值、最小值、平均值、95％概率大值等；
8） 通訊功能：裝置提供多種通訊接口方式，實現監測數據的實時傳輸或定時提取存儲記錄，可通過工業以太網接口與遠方電能質量管理中心通訊，也可通過RS232C/RS485接口，以Modem或GPRS方式與遠方通訊； (訂貨時聲明通訊方式)
9） GPS 對時功能：裝置具有GPS硬對時接口，可以接受IRIG-B碼對時或者秒脈沖對時信號，保持與遠方管理中心的時鐘一致； （選配功能）
